Network Address Translation - 사설 IP 장치의 네트워크 통신 방법
들어가며
이전 포스팅에서 IPv4의 주소고갈 문제를 개선하기 위한 서브넷 마스크, CIDR을 다뤘었다.
이 방식을 사용함에도 주소고갈 문제는 여전히 존재했다.
이를 개선하기 위해 추가로 사설 IP(private IP) 개념을 도입하며 NAT(Network Address Translation)이 사용되었다.
NAT과 함께 여러 개념들을 확인하며 직접 통신이 불가능한 내부 장치가 어떻게 외부와 통신하는지 알아보겠다.
Private IP
이름 그대로 외부에 공개되지 않은 내부(가정, 회사 등)에서 사용하는 네트워크 내 주소이다.
인터넷에 직접 연결되지 않고 NAT로 공인 IP로 변환되어 통신한다.
주소고갈 문제를 개선하는 핵심 요소는 각 네트워크에서 사설 IP가 중복되어도 된다는 점이다.
[범위]
| 사설 IP 대역 | 사용 가능 범위 | 총 개수 |
|---|---|---|
| 10.0.0.0/8 | 10.0.0.1 ~ 10.255.255.254 | 16,777,214개 |
| 172.16.0.0/12 | 172.16.0.1 ~ 172.31.255.254 | 1,048,574개 |
| 192.168.0.0/16 | 192.168.0.1 ~ 192.168.255.254 | 65,534개 |
전체 IP의 약 0.42%가 사설 IP로 예약되어 있다.
공유기를 다루다보면 흔히 볼 수 있는 192.168.0.0 대역이 가장 흔히 볼 수 있는 사설 IP이다.
[보안]
위에서 인터넷에 직접 연결되지 않는다고 했다.
이를 통해 얻을 수 있는 부가적인 장점은 보안이 향상된다는 점이다.
NAT을 통해서만 연결될 수 있기 때문에 공인 IP가 없다면 외부에서 공격할 방법이 사라진다.
때문에 보안이 필요한 기업에서 사설 네트워크를 구축하기도 한다.
다만 내부 네트워크 내에서 발생하는 공격은 막을 수 없으므로 이에 대한 대비가 필요하다.
Public IP
전세계에서 유일하며, 인터넷에서 직접 접근 가능한 IP이다.
ISP로부터 할당 받으며, 웹서버, 클라우드 서버, 네트워크 장비 등이 사용한다.
Elastic IP(탄력적 IP)
AWS와 같은 클라우드 서비스에서 제공하는 공인 IP이다.
보통 대여받은 서버를 재부팅하면 부여받은 공인 IP는 초기화된다.
이를 고정시키고자 할 때 탄력적 IP를 부여받을 수 있다.
Network Address Translation
서로 다른 네트워크 간 IP 주소를 변환하는 역할을 수행한다.
IPv4의 주소 부족 문제를 개선한다
라우터 또는 게이트웨이에서 수행된다.
가정에서는 주로 라우터에 해당하는 공유기가 NAT를 수행한다.
[주의]
유의해야 할 점은 NAT이라는 기술이 단지 사설 IP ↔ 공인 IP 변환에 초점을 둔 것이 아니라는 점이다.
위의 정의처럼 IP주소 변환이 NAT의 핵심이며, 사설 IP ↔ 공인 IP 변환은 한 가지의 활용 사례일 뿐이다.
다만 여기서는 사설 IP ↔ 공인 IP 변환에 대해 초점을 맞추어 설명한다.
[NAT의 유형]
크게 정적 NAT, 동적 NAT, PAT이 있다.
정적 NAT는 1개의 사설 IP와 1개의 공인 IP를 1:1로 매핑한다.
동적 NAT는 사설 IP 주소를 공인 IP 풀에서 동적으로 할당한다.
위의 두 유형은 공인 IP를 매우 많이 사용하기 때문에 실제로 주로 사용되는 유형은 아니다.
Port Address Translation(PAT)
가장 일반적인 NAT 방식이며, 여러 개의 사설 IP가 하나의 공인 IP를 공유한다.
포트 번호를 기반으로 변환하여 다중 접속을 구현한다.
예시
- 사설 IP + 포트 ↔ 공인 IP + 변환된 포트
[PAT 동작 과정]
일반 가정 PC에서 구글 서버에 접속하는 과정을 예시로 보겠다
- 클라이언트(PC)가 인터넷 접속 요청을 보냄
- 사설 IP : 192.168.1.10:5000 → 목적지 : 8.8.8.8:80(구글)
- 라우터(공유기)가 사설 IP를 공인 IP로 변환하며 포트도 할당
- 192.168.1.10:5000 → 203.0.113.10:15000
- 패킷의 출발지가 변환됨
- 203.0.113.10:15000 → 8.8.8.8:80
- 변환 내용은 라우팅 테이블로 관리
- 패킷이 인터넷을 통해 구글 서버로 전달됨
- 구글 서버는 패킷을 보고 203.0.113.10:15000에서 요청이 왔다고 인식
- 구글 서버가 응답을 보냄
- 8.8.8.8:80 → 203.0.113.10:15000
- 공유기가 라우팅 테이블을 보고 원래의 사설 IP로 변환
- 8.8.8.8:80 → 192.168.1.10:5000
- PC가 응답을 받아 추가 작업 처리
NAT의 한계
[포트 개수 제한]
포트 최대 개수는 65,535개로, 예약된 포트를 제외하면 약 6만개 정도가 사용 가능하다.
가장 작은 192.168.0.0 대역만 하더라도 6만5천개이므로, 전부 다 사용하기에는 제약이 있다.
이때는 여러 개의 공인 IP를 사용해야 한다.
[P2P, 온라인 게임, 화상회의 환경에서의 제약]
양방향 소통이 필요한 경우 NAT 환경에서는 제약이 발생한다.
NAT에서 변환된 IP 및 포트 정보는 일시적으로 유지되며, 일반적으로 내부 네트워크에서 외부로 요청을 보낸 후 응답을 받는 방식으로 동작하기 때문이다.
즉, 사설 IP를 사용하는 내부 장치가 외부에서 직접 접속을 받아야 하는 서버 역할을 수행하기에는 어려움이 있다.
이러한 문제를 해결하기 위해 주로 포트포워딩이라는 기술이 사용된다.
포트포워딩
외부 네트워크에서 특정 포트로 들어오는 요청을 내부 네트워크의 지정된 장치로 전달하는 기술이다.
NAT와 마찬가지로 사설 IP로 포워딩하는 것이 주 목적이 아니라는 것에 유의하자.
반영구적으로 매핑시킬 수 있으므로, 양방향 소통이 필요한 상황에서 사용할 수 있다.
기타 - Dynamic Host Configuration Protocol(DHCP)
네트워크에서 장치(PC, 스마트폰 등)에 자동으로 IP 주소를 할당하는 프로토콜이다.
공유기는 NAT, 포트포워딩 외에도 DHCP 서버의 역할도 수행한다.
공유기와 연결된 장치들은 자동으로 사설 IP를 부여받게 된다.

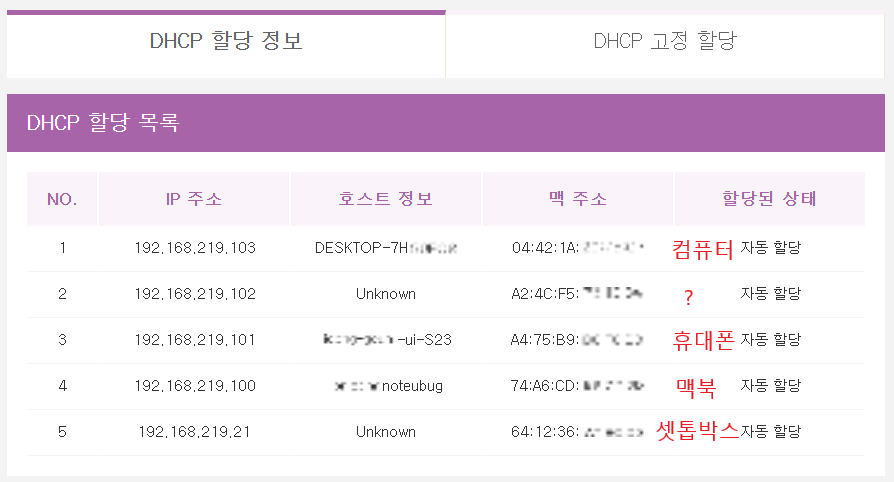

가정의 공유기에 접속해서 연결된 기기들의 IP주소를 확인할 수 있다.
